一、產品電氣規格
1、額定電壓頻率：AC 220V/50Hz
2、電壓適應范圍：100V～260V
3、額定功率：5KW (功率可調節范圍為20～100%)
二、環境適應能力
1、溫度：-20℃～50℃；
2、濕度：≤95%；
三、基本性能概述
1、電壓與功率特性：210～260V恒定功率輸出；
2、熱效率≥95%；
3、IGBT過熱保護溫度：85±5℃；
4、工作頻率：5～40KHz；
5、采用工業級高可靠AVR高速運算處理器，半橋式串聯諧振；
6、采用高可靠數字鎖相環控制技術，數字化無級調節實現功率20%～100%可調，且還兼容0～5VDC 與4～20mA 模擬量PID 控制功率輸出；
7、具有完全電氣隔離軟啟動加熱/停止模式控制接口，便于與溫控器連接；具有12V/24V輸入啟動/停止模式控制接口，便于與各種固態繼電器連接（有電壓輸入工作，反之停止加熱），控制反映速度快，啟動時間＜1S；
8、具有加熱線圈短路、開路保護功能，130%過載與空載瞬間保護功能，保護響應時間≤2uS；
9、增加一個負載溫度檢測接口，接熱敏電阻，檢測溫度范圍0～150℃，精度達±1℃；
10、線圈兼容性寬，可以兼容替換其它公司的相同型號產品；
11、抗干擾能力強，軟啟動高可靠電氣隔離，在同一加熱體上可以同時控制30臺控制器同時啟動/停止而互不干擾；
12、開放式應用平臺，用戶可以搭配我司專用的數字編程顯示器自動讀取電流、頻率、相位差、溫度等重要參數，也可根據需要設置各種應用參數，使安裝調試更加簡單方便；
13、可以設置1～255天工作時間，計時完畢自動關閉，需輸入密碼方可重新啟動；
14、采用工業級元器件，100%經高溫老化測試，確保長期在50℃工業環境中24小時連續可靠工作，使用壽命≥50000Hrs；

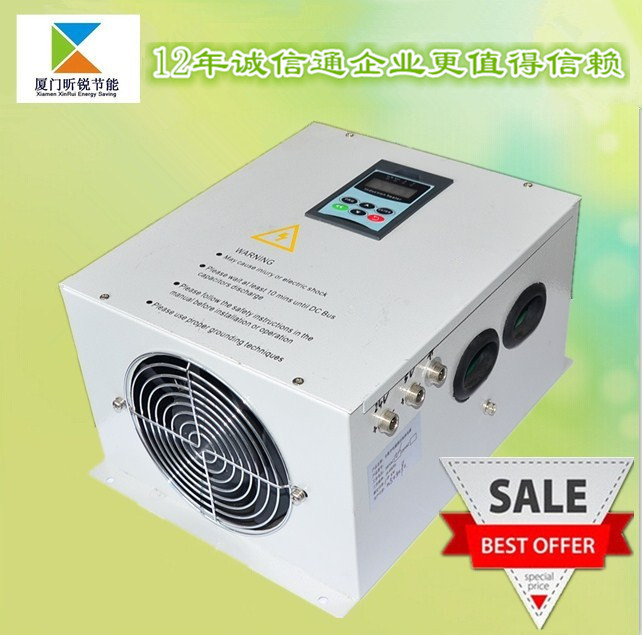

15、產品出廠標配：控制板與散熱器一體化，配好散熱風扇、機箱、數字顯示器；
16、控制器實物尺寸：長290mm*寬250mm*高170mm；
1、該產品采用工業級高可靠AVR全數字鎖相環控制技術，數字化無級調節功率20～100%，且增加了5VDC 與4～20mA 模擬量PID 控制接口，使功率控制更加精確、穩定，更適合各種設備搭配生產；
2、具有短路與開路保護、空載與過載保護、過溫與過流等完善的保護功能，保證產品長時間工作不燒板；
3、采用4顆60A原裝進口仙童IGBT，充分保證產品的負載承受能力，確保產品啟動時間與受控反映速度比同行更快，溫度控制更加精確；
4、增加12V/24V電壓控制接口，便于固態繼電器控制使用；
5、引進日本先進生產技術，產品出廠前經過嚴格的功能測試與高溫老化測試，確保產品長期在50℃工業環境中24 小時連續可靠工作，使用壽命≥50000Hrs；所有產品全國統一保修1 年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂；
五、系統接線說明及示意圖
1、三個指示燈，電源指示燈Power和工作燈（兩個工作燈Work，一個板子上，一個外接），正常工作時Power和Work同時亮，當處于停止工作或者保護狀態時Work工作指示燈在閃亮；
2、Soft Boot 此端子是用來啟動/停止的。當處于閉合時是工作的；當斷開時是停止的。
3、AC-L 和AC-N是220V電源輸入，OUT1和OUT2是輸出端子接加熱線圈；
4、線圈參考參數：
云母繞包玻璃纖維編織耐高溫電纜，橫截面國標8～10mm²電感量為60～80uH，約需長度12～15m（不含引線長度），要求保溫棉壓緊之后厚度約為：管狀線圈：15～25mm，平板線圈：10～15mm，額度工作電流：20～22A，一般工作頻率為：10K～20KHZ。

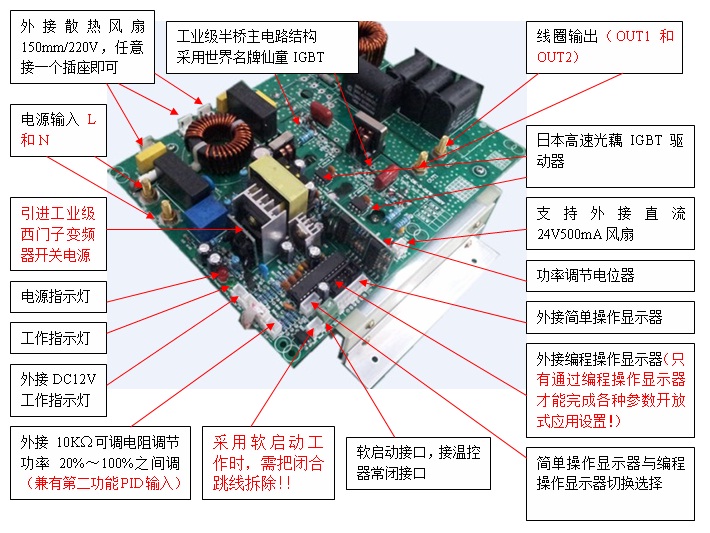

控制板接線示意圖：
