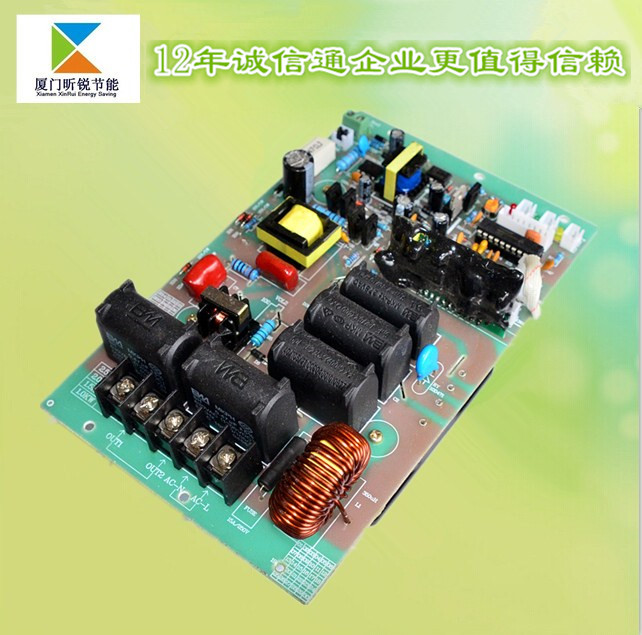

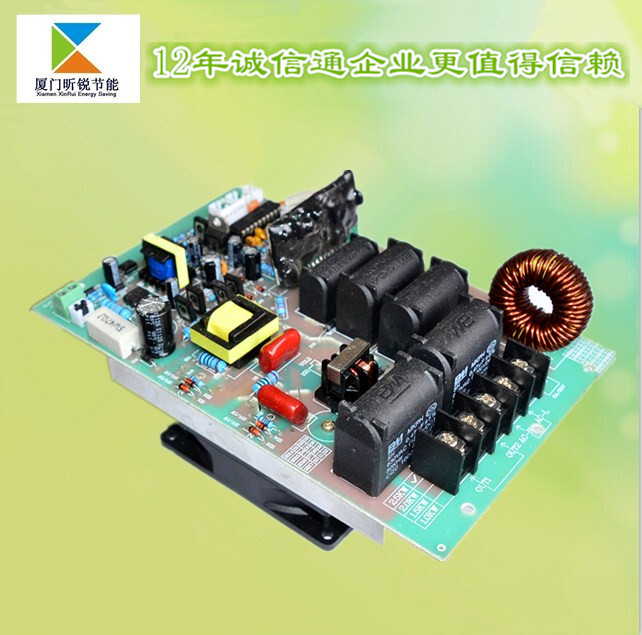

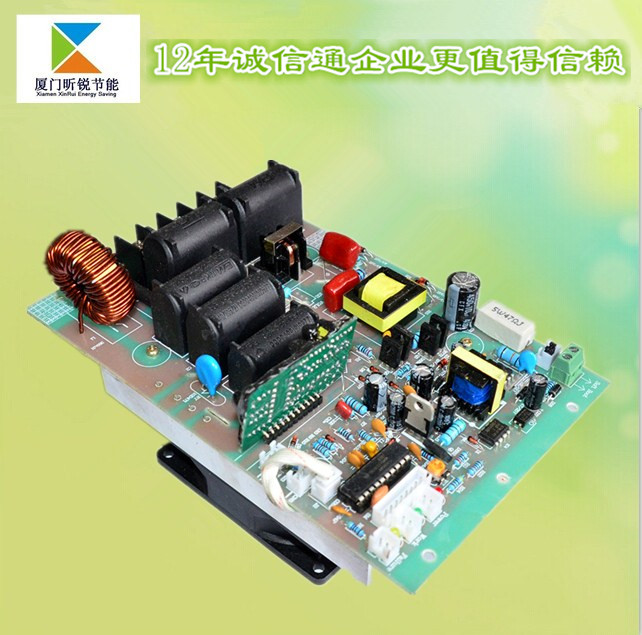

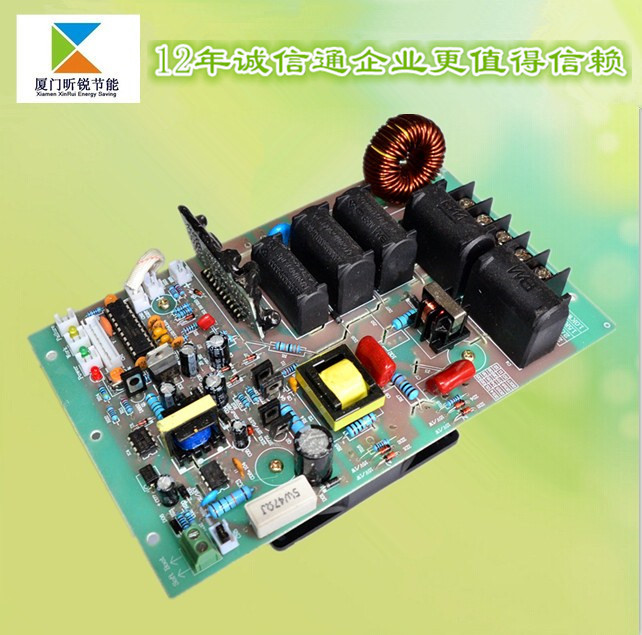

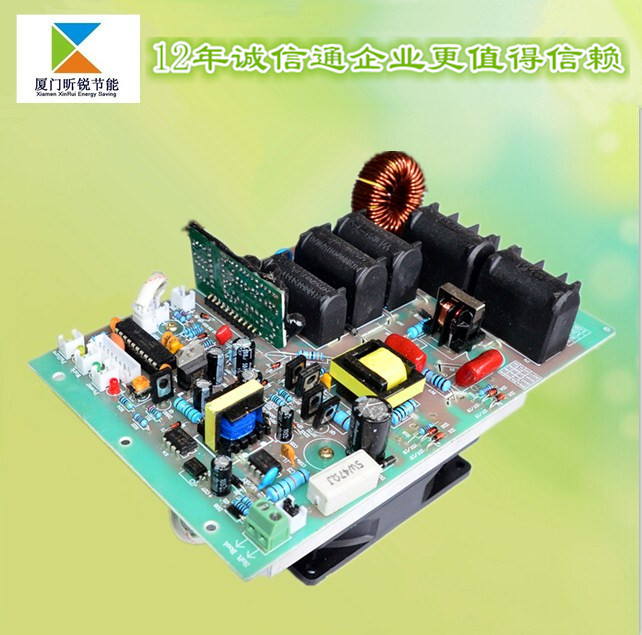

一、產品電氣規格
1、額定電壓頻率：AC 220V / 50Hz
2、電壓適應范圍：100V～260V
3、額定功率：2.5KW(1～2.5KW可調)，額定工作電流：10～12A
二、環境適應能力
1、溫度：-20℃～50℃
2、濕度：≤95%
三、基本性能概述
1、電壓與功率特性：210～260V恒定功率輸出；
2、熱效率≥90%；
3、IGBT過熱保護溫度：85±5℃；
4、工作頻率：15～30KHz；
5、半橋式串聯諧振；
6、采用高可靠數字鎖相環控制技術；
7、具有完全電氣隔離軟啟動加熱/停止模式，可以多臺控制器直接聯機啟動/停止；
8、具有12V/24V輸入啟動/停止控制接口，便于固態繼電器控制使用；
9、具有加熱線圈短路、開路保護功能與空載檢測保護功能；
10、抗干擾能力強，在同一加熱體上可以同時控制30臺控制器同時啟動/停止而互不干擾；
11、實物尺寸：長190mm*寬120mm*高100mm（含風扇）；
12、出廠標準配置：控制板散熱器與散熱風扇一體化，指示燈板1套；
13、平均無故障使用時間10000小時以上。
1、電源采用寬電壓設計，210V～260V恒定功率輸出，特別適合電網電壓波動較大的場合使用；
2、采用雙60A原裝進口IGBT半橋串聯諧振結構，產品質量更穩定，抗干擾能力更強，長時間連續工作不燒板；
3、可定做0～5V或4～20mA模擬量PID控制接口，控制功率大小輸出，使加熱溫度控制更精確，更適合各種加熱設備的生產配套；
4、增加12V/24V電壓控制接口，便于固態繼電器控制使用；
5、引起日本先進生產工藝，產品出廠前經過嚴格的功能測試與老化測試，質量得到有效保障，2015年全年返修率2.6％；
6、全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂！

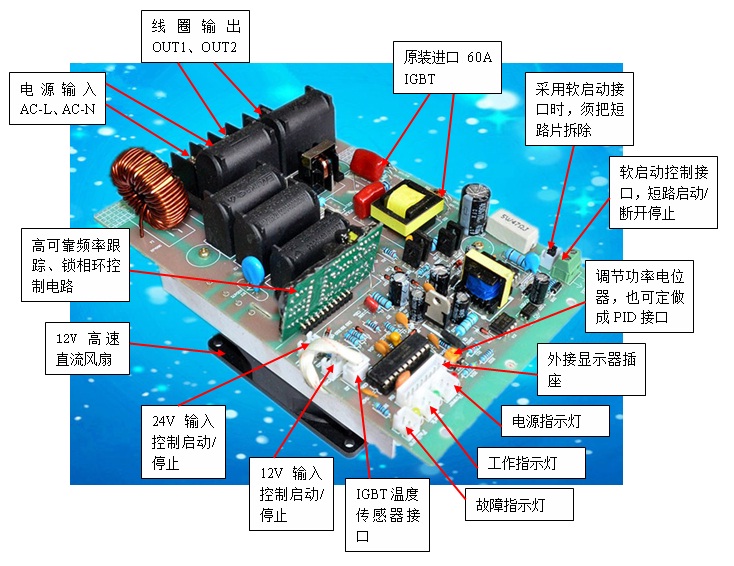

五、系統接線說明及示意圖
1、三個指示燈，Power：電源指示燈(紅色)，Work：為工作燈(綠色)，Failure：為故障燈(黃色)。正常工作時Power和Work在亮，Failure滅；當發電路發生故障時Failure在閃亮，當 Work工作燈在閃亮?xí)r，表示在檢測線圈負載。
注意：出廠時綠色插座(Soft Boot端子)旁邊有一短路片，采用軟啟動工作時，需把短路片拿掉。
3、AC-L 和AC-N是220V電源輸入，OUT1和OUT2是輸出端子接加熱線圈。
4、線圈參考參數：
云母繞包玻璃纖維編織耐高溫電纜，橫截面國標4mm²電感量為80～100uH，約為12～15m左右（不含引線長度），要求保溫棉壓緊之后厚度約為：管狀線圈15～25mm，平板線圈：10～15mm，額度工作電流：10～12A，一般工作頻率為：15K～25KHZ。
5、調節電位器可調節功率大小，順時針大， 反之小。（適合每一款產品）
6、安裝時需注意，散熱器帶電！手和其它導電物體千萬不要碰到，外殼須可靠接地。
