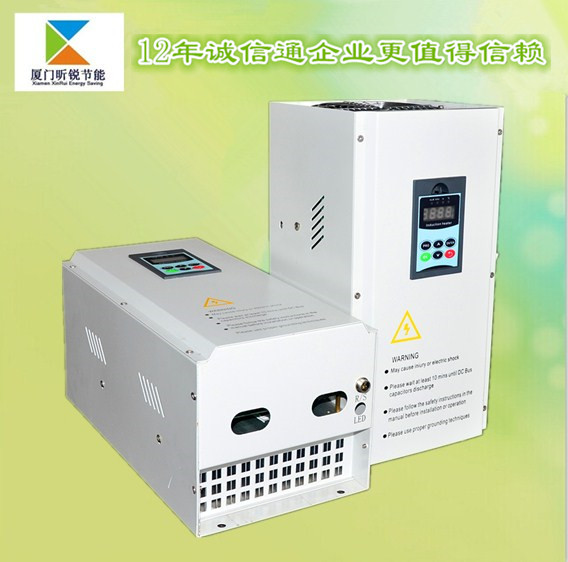

數字全橋15KW電磁加熱器產品技術說明
一、產品電氣規格
1、額定電壓頻率：AC 380V/50Hz
2、電壓適應范圍：310V～450V
3、額定功率：15KW(功率可調節范圍為20～100%)
二、環境適應能力
1、溫度：-20℃～50℃；
2、濕度：≤95%
三、基本性能概述
1、電壓與功率特性：310～450V恒定功率輸出；
2、熱效率≥95%；
3、IGBT過熱保護溫度：85±5℃；
4、工作頻率：5～40KHz；
5、采用第三代數字處理平臺，嵌入式32位處理系統，全數字移相PWM調制技術，IGBT模塊工作在零電壓開通，零電流關斷狀態，有效地降低對IGBT模塊的沖擊與損耗，保護速度更快，設備更穩定，革命性解決長期以來困擾用戶炸模塊的問題；
6、數字化無級調節實現功率20%～100%線性可調，且還兼容0～5VDC與4～20mA模擬量PID控制功率輸出，確保溫度控制更精確、恒穩；
7、增加RS485通訊接口，采用modbus RTU高效數據傳輸技術，可實現控制器遠程集中控制與管理，可滿足客戶更高級別的要求與需要；
8、具有完全電氣隔離軟啟動加熱/停止模式控制接口，便于與溫控器連接控制，啟動與功率上升時間＜1S，比同行更快；
9、具有加熱線圈短路、開路、電源缺相、過熱、過流、過壓等保護功能，130%過載與空載瞬間保護功能，保護響應時間≤2uS，功能更齊全，保護速度更快；
10、增加2個負載溫度檢測接口，接熱敏電阻，檢測溫度范圍0～150℃，精度達±1℃；
11、采用線圈智能識別技術，自動檢測線圈參數并調整輸出功率達到額定狀態，線圈兼容性寬，可以兼容替換市面上其它任意公司的相同型號產品；
12、抗干擾能力強，軟啟動高可靠電氣隔離，在同一加熱體上可以同時控制多臺控制器同時啟動/停止而互不干擾；
13、采用開放式應用平臺，用戶可以通過數字編程顯示器自動測量工作頻率、輸入電流、線圈輸出電流、IGBT溫度、PWM相位差等重要參數，還可以根據需要設備各種應用參數，更便于安裝與調試，甚至可以直接做二次開發與應用（具體設置操作請參照數字編程顯示器操作說明）；
14、可以設置1～255天工作時間，計時完畢自動停機，須輸入密碼方可開機，用戶可以任意設定并修改密碼，有效克服工程款驗收的問題；
15、采用工業級元器件，100%經高溫老化測試，確保長期在50℃工業環境中24小時連續可靠工作，平均無故障使用壽命≥50000Hrs；
16、產品出廠標配：機箱、散熱器與高速直流散熱風扇一體化、顯示器、工業指示燈帶太空插頭、R/S軟啟動太空插頭；
17、控制器實物尺寸：長360mm*寬185mm*高180mm（如控制器安裝尺寸圖）。
1、該產品主要為20KW以下鍋爐、滾筒等大體積商用/工業加熱設備所設計，適用電感量范圍廣，采用線圈智能識別技術，自動檢測線圈參數并調整輸出功率達到額定狀態；
2、采用調制技術，全橋式串聯諧振，IGBT模塊工作在零電壓開通，零電流關斷狀態，有效地降低對IGBT模塊的沖擊與損耗，保護速度更快，設備更穩定，徹底解決炸機的問題；
3、采用第三代數字處理平臺，嵌入式32位處理系統，全數字移相PWM調制技術，數字化無級調節功率20～100%，且增加了PID接口控制功能，輸入0～5VDC與4～20mA模擬量控制功率大小輸出，使功率控制更加精確、穩定，更適合各種設備生產配套；
4、增加RS485通訊接口，采用modbus RTU高效數據傳輸技術，可實現控制器遠程集中控制與管理，可滿足客戶更高級別的要求與需要；
5、自帶數字編程顯示器可自動測量工作頻率、輸入電流、線圈輸出電流、IGBT溫度、PWM相位差等重要參數，還可設置工作時間與密碼鎖定，即時間到了控制器自動停止工作須輸入密碼方可重新啟動，特別適合電磁加熱節能改造推廣，以防收款困難問題與糾紛；
6、具有加熱線圈短路與開路保護、電源缺相、過熱、過流、過壓等完善的保護功能，保證產品長時間工作不燒板，功能更齊全，保護速度更快；
7、引進日本先進生產技術，產品出廠前經過嚴格的功能測試與高溫老化測試，確保產品長期在50℃工業環境中24小時連續可靠工作，使用壽命≥50000Hrs；所有產品全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂；
五、系統接線說明及示意圖
1、Soft Boot是軟啟動接口，此端子是用來控制啟動/停止的，當處于閉合時是工作的；當斷開時是停止的。
2、三相電R、S、T是380V電源輸入，L1和L2是輸出端子接加熱線圈（如控制器接線示意圖），且機箱中線圈一定要穿過互感器。
3、線圈參考參數：
云母繞包玻璃纖維編織耐高溫電纜，橫截面國標10mm²電感量為200～400uH，單組線圈約需長度：60～80m（或兩組100m線圈頭對頭、尾對尾并聯均可，不含引線長度，具體可向廠家咨詢）均可，要求保溫棉壓緊之后厚度約為：管狀線圈15～25mm，平板線圈：10～15mm，額定工作電流：20～22，頻率為：5K～16KHZ；

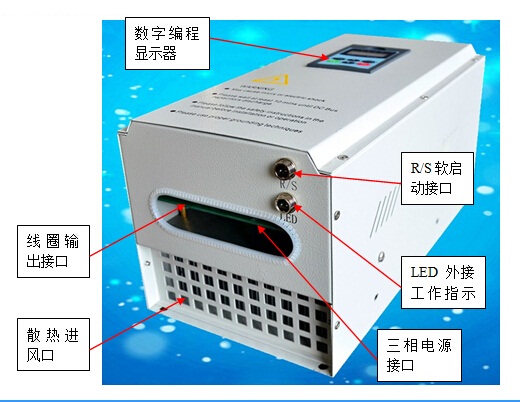

控制器外部接線示意圖：
控制器內部控制板接線圖：

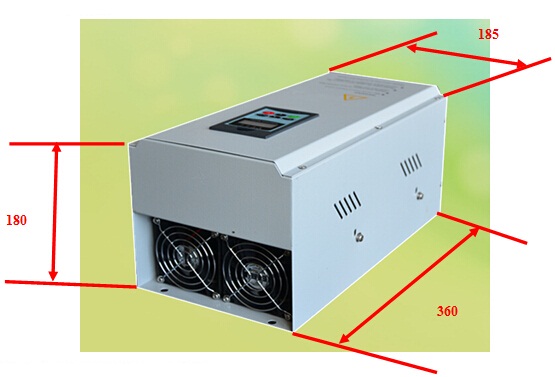

控制器安裝尺寸圖：
六、產品適用范圍：
1、橡塑行業：注塑機、吹膜機、擠出機、造粒機、吹塑機、拉絲機、塑料干燥機、橡膠脫油罐等各種加工設備
2、化工行業：反應釜、硫化機、各種蠟加工等
3、食品行業：茶葉機械、炒貨機、煎餅機、春卷機、豆皮機、鹵肉鍋等
4、油田等煉油行業：石油管道加熱與搶修、潤滑油提煉等
5、醫療、醫藥與衛生行業：蒸汽鍋爐、制藥加熱器、醫藥設備等
6、鍋爐類：導熱油鍋爐、熱水鍋爐、供暖鍋爐、整燙鍋爐等
