數字全橋60KW電磁加熱控制柜產品技術說明
一、產品電氣規格
1、額定電壓頻率：AC 380V/50Hz
2、電壓適應范圍：310V～450V
3、額定功率：60KW(功率可調節范圍為20～100%)
二、環境適應能力
1、溫度：-20℃～50℃；
2、濕度：≤95%
三、基本性能概述
1、電壓與功率特性：310～450V恒定功率輸出，正規工業三相四線制接法，確保用電更加安全、可靠；
2、熱效率≥95%；
3、IGBT過熱保護溫度：85±5℃；
4、工作頻率：5～40KHz；
5、采用工業級高可靠AVR微控制器，工業等級高穩定性的全橋控制技術，適合各種商用/工業用等不同應用場合；
6、采用第三代數字處理平臺，嵌入式32位處理系統，全數字移相PWM調制技術，IGBT模塊工作在零電壓開通，零電流關斷狀態，有效地降低對IGBT模塊的沖擊與損耗，保護速度更快，設備更穩定，革命性解決長期以來困擾用戶炸模塊的問題；
7、數字化無級調節實現功率20%～100%線性可調，且還兼容0～5VDC與4～20mA模擬量PID控制功率輸出，確保溫度控制更精確、恒穩；
8、增加RS485通訊接口，采用modbus RTU高效數據傳輸技術，可實現控制器遠程集中控制與管理，可滿足客戶更高級別的要求與需要；
9、增加2個負載溫度檢測接口，接熱敏電阻，檢測溫度范圍0～150℃，精度達±1℃；
10、采用開放式應用平臺，用戶可以通過數字編程顯示器自動測量工作頻率、輸入電流、線圈輸出電流、IGBT溫度、PWM相位差等重要參數，還可以根據需要設備各種應用參數，更便于安裝與調試，甚至可以直接做二次開發與應用（具體設置操作請參照數字編程顯示器操作說明）；
11、具有完全電氣隔離軟啟動加熱/停止模式控制接口，便于與溫控器連接控制，啟動與功率上升時間＜1S，比同行更快；
12、采用高性能渦輪散熱風扇，也可以定做水冷+風冷雙重散熱結構，散熱效果更強勁，設備運行更穩定、更安全；
13、具有加熱線圈短路、開路、電源缺相、過熱、過流、過壓等保護功能，150%過載與空載瞬間保護功能，保護響應時間≤2uS，功能更齊全，保護速度更快；
14、可以設置1～255天工作時間，計時完畢自動停機，須輸入密碼方可開機，用戶可以任意設定并修改密碼，有效克服工程款驗收的問題；
15、采用線圈智能識別技術，自動檢測線圈參數并調整輸出功率達到額定狀態，線圈兼容性寬，可以兼容替換市面上其它任意公司的相同型號產品；
16、抗干擾能力強，軟啟動高可靠電氣隔離，在同一加熱體上可以同時控制多臺控制器同時啟動/停止而互不干擾；
17、采用世界名牌原裝進口英飛凌IGBT模塊，并搭配進口專用IGBT模塊驅動器，確保設備長時間連續安全、穩定運行；
18、采用工業級元器件，100%經高溫老化測試，確保長期在50℃工業環境中24小時連續可靠工作，平均無故障使用壽命≥50000Hrs；
19、產品出廠標配：正規工業控制柜并配有數字編程顯示器、溫控器（配3米長的熱電偶）、電流表、電壓表、緊急開關、工業指示燈、散熱器與高速渦輪風扇一體化（出廠默認為風冷結構），美觀大方；
20、控制器實物尺寸：長500mm*寬280mm*高790mm。
1、目前市面上產品均為三相三線接法，我們經過長期試驗與統計特別采用正規工業三相四線制接法，更加安全、可靠，且電源采用寬電壓設計，310V～450V恒定功率輸出，特別適合電網電壓波動較大的場合使用；
2、采用原裝進口英飛凌IGBT模塊數字全橋控制技術，產品質量更穩定、抗干擾能力更強，適合商用/工業用長時間連續工作，且產品啟動時間與控制反映速度比同行更快，熱效率更高；
3、該產品采用工業級高可靠AVR全數字鎖相環控制技術，數字化無級調節功率20～100%，且增加了PID接口控制功能，輸入0～5VDC與4～20mA模擬量控制功率大小輸出，使功率控制更加精確、穩定，更適合各種設備生產配套；
4、增加RS485通訊接口，采用modbus RTU高效數據傳輸技術，可實現控制器遠程集中控制與管理，可滿足客戶更高級別的要求與需要；
5、增加2個負載溫度檢測接口，接熱敏電阻，檢測溫度范圍0～150℃，精度達±1℃，可以有效控制負載溫度，可有效避免負載過熱危險；
6、自帶數字編程顯示器可自動測量工作頻率、輸入電流、線圈輸出電流、IGBT溫度、PWM相位差等重要參數，還可設置工作時間與密碼鎖定，即時間到了控制器自動停止工作須輸入密碼方可重新啟動，特別適合電磁加熱節能改造推廣，以防收款困難問題與糾紛；
7、產品采用開放式應用平臺，客戶可以通過編程顯示器設備各種參數，更適合各種設備的配套生產，及系統的二次開發與應用；
8、具有加熱線圈短路與開路保護、電源缺相、過熱、過流、過壓等完善的保護功能，保證產品長時間工作不燒板，功能更齊全，保護速度更快；
9、采用線圈智能識別技術，自動檢測線圈參數并調整輸出功率達到額定狀態，線圈兼容性寬，可以兼容替換市面上其它任意公司的相同型號產品；
10、自帶溫控器、電流表、電壓表、數字編程顯示器、各種工業指示燈、緊急開關，采用正規工業控制機柜，產品更專業、更安全、更美觀，客戶無須另做機柜；
11、引進日本先進生產技術，產品出廠前經過嚴格的功能測試與高溫老化測試，確保產品長期在50℃工業環境中24小時連續可靠工作，使用壽命≥50000Hrs；
12、所有產品全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂；

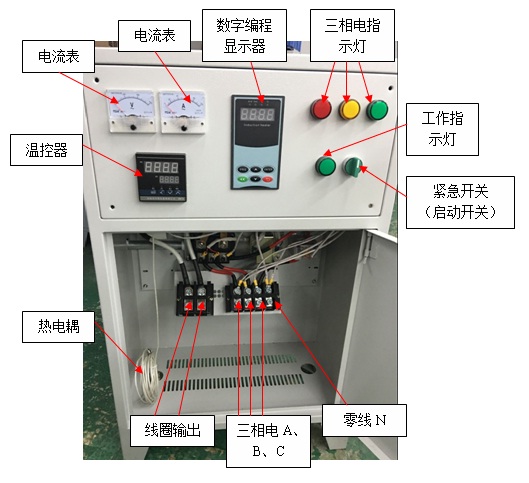

五、系統接線說明及示意圖
1、一個指示燈，正常工作時常亮，當處于停止工作或者保護狀態時工作指示燈在閃亮；
2、三相指示燈，三相電正常輸入時常亮，不亮則表示沒電源輸入；
3、三相電A、B、C是380V電源輸入，N是零線，L1和L2是輸出端子接加熱線圈（如控制柜接線示意圖）。
4、線圈參考參數：
云母繞包玻璃纖維編織耐高溫電纜，橫截面國標35mm²或雙16mm²并繞，電感量為100～120uH，約需長度：35～40m（不含引線長度），要求保溫棉壓緊之后厚度約為：管狀線圈20～30mm，平板線圈：10～15mm，額定工作電流：85～90A，頻率為：10K～20KHZ

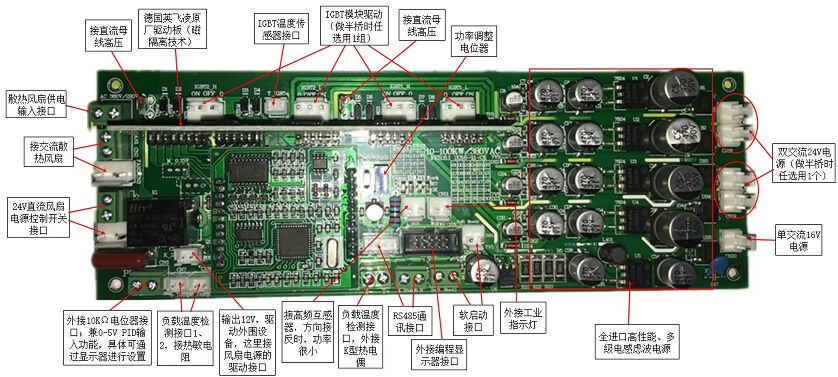

控制器內部控制板接線圖：

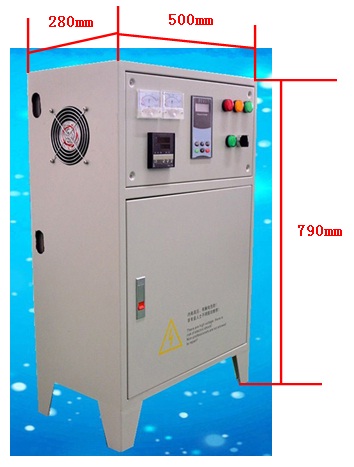

控制器安裝尺寸圖：
六、產品適用范圍：
1、橡塑行業：注塑機、吹膜機、擠出機、造粒機、吹塑機、拉絲機、塑料干燥機、橡膠脫油罐等各種加工設備
2、化工行業：反應釜、硫化機、各種蠟加工等
3、食品行業：茶葉機械、炒貨機、煎餅機、春卷機、豆皮機、鹵肉鍋等
4、油田等煉油行業：石油管道加熱與搶修、潤滑油提煉等
5、醫療、醫藥與衛生行業：蒸汽鍋爐、制藥加熱器、醫藥設備等
6、鍋爐類：導熱油鍋爐、熱水鍋爐、供暖鍋爐、整燙鍋爐等

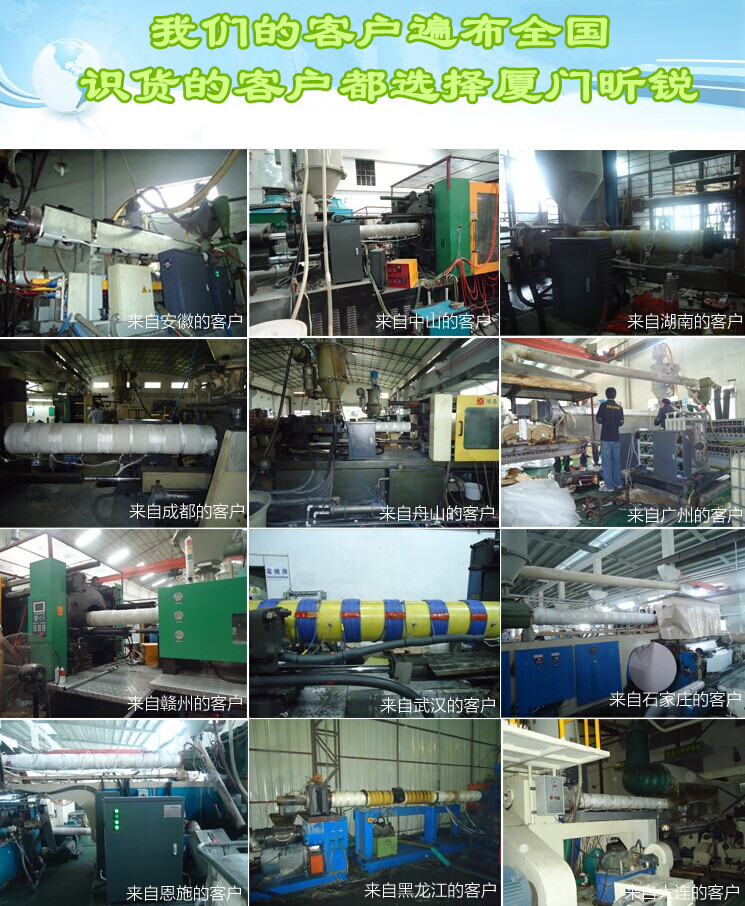

七、全國各地客戶經典案例展示：
